Goierri Eskolako saiakuntza ez suntsitzaileen (END) gunea

Goierri Eskola: Saiakuntza Ez Suntsitzaileak (SES) Gipuzkoa, Euskadi eta Espainirako

Goierri Eskola, Estatuko Lanbide Heziketa Arautuko lehen ikastetxea eta bakarra da non, bere eskaintzan, ikastetxeko irakasleekin saiakuntza ez-suntsitzaileei buruzko prestakuntza ematen duen, eta CERTIAEND erakundeak onartua da, ENAC akreditazioko erakunde nazionalak egiaztatutako Espainiako Saiakuntza Ez Suntsitzaileen Elkartearen (AEND) ziurtapen-erakundea.

Goierri Eskolak 20 urte baino gehiago daramatza Gipuzkoako, Euskadiko eta Espainiako iparraldeko enpresen beharrei erantzuten, hala eskatzen duten pertsona eta enpresei prestakuntza eta ziurtagiriak eskainiz.

Prestakuntza emateaz gain, nazioarteko hainbat programatan parte hartzen du, enpresekin lankidetzan aritzen da hainbat proiektuetan, langabeentzako ikastaroak eskaintzen ditu, enpresentzako END prozedurak diseinatzen ditu eta enpresen behar zehatzetara bideratutako ikastaroak eskaintzen ditu.

Abangoardian beti, saiakuntza ez-suntsitzaileen laborategi bat du, piezen edo materialen ezaugarriak kalterik eragin gabe egiaztatzeko saiakuntzak egiteko.

END saiakuntzekin laguntzarik behar?

Zure arazoei soluzioa aukitzen lagunduko zaitugu!

END Saiakuntzak

Saiakuntza ez suntsitzaileen alorrean erabiltzen diren teknologien inguruko atala aurkituko duzu hemen.

END Formakuntza

Saiakuntza ez suntsitzaileen (END) alorrean zure formakuntza hobetu nahi duzu? Ikus ezazu zeintzuk diren Goierri Eskolak eskaintzen dizkizun ikastaroak.

END Zertifikazioak

Saiakuntza ez suntsitzaileen alorrean dauden zertifikazioen inguruko informazioa lortu nahi baduzu, jarraitu esteka hau.

END Zerbitzuak

Saiakuntza ez suntsitzaileen inguruko aholkularitza behar duzu? Ikus Goierri Eskolak eskaintzen dizkizun zerbitzuak.

¿QUE SON LOS ENSAYOS NO DESTRUCTIVOS END?

Saiakuntza ez-suntsitzaileak materialak, osagaiak edo mihiztadurak ikuskatzeko prozesuak dira, etenak bilatzen dituztenak, erabilera- edo zerbitzu-gaitasuna suntsitu gabe. Beste era batera esanda, piezei probak egitea, haien egoera egiaztatzeko, kalterik egin gabe.

Fabrikazio-ikuskapenetan, ekoizpen-prozesuak kontrolatzeko, ekoizpen-kostuak murrizteko eta kalitate-maila uniformeari eusteko erabiltzen dira SENak.

Eraikuntzan, fabrikazio- eta muntaia-faseetan eta zerbitzuan dagoen aplikazioan materialen eta lotura-prozesuen kalitatea bermatzeko erabiltzen dira.

Erabiltzen diren produktuek beren erabilera bermatzeko eta, batez ere, pertsonen aurrean segurtasuna bermatzeko beharrezko osotasuna izaten jarraitzen dutela bermatzeko balio dute.

Jarraian, gaur egun industrian gehien erabiltzen diren END metodoak adierazten dira, horien oinarrizko deskribapenarekin batera.

END Saiakuntza Ez Suntsitzaile motak

Ikuskapen bisuala (VT)

VT Ikuskapen bisualaren metodoa, industrian gehien erabiltzen den metodoa da, batez ere END metodo gehienek langileak ikuskatzen ari den piezaren azalera behatzea eskatzen dutelako. Beste era batera esanda, ikuskapen bisuala beste saiakuntza-metodo gehienen berezkoa da.

Metodo horrek berekin dakar, saiakuntza egiten zaion objektuaren gainazala begiz behatzea, gainazalean etenak aurkitzeko. VT ikuskapenak zuzeneko bistaratzearen bidez egin daitezke, edo hobetu daitezke tresna optikoak erabiliz, hala nola lupak, ispiluak, boroskopioak eta ordenagailuz lagundutako bistaratze-sistemak (urrutiko bistaratzea).

Korrosioa, piezen deslerrokatzea, kalte fisikoa eta pitzadurak, ikusizko ikuskapenaren bidez antzeman daitezkeen etenduretako batzuk baino ez dira.

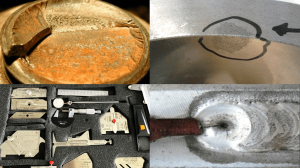

imagenes de inspeccion visual en ensayos no destructivos

Likido sarkorrak (PT)

Likido sarkorren metodoa (PT), pieza baten gainazalean likido bat aplikatzean oinarritzen da, gainazalera irekitako pitzaduratan sar dadin. Gero, sartze-denbora igaro ondoren, eta metodo egoki baten bidez, gainazaletik gehiegizko sarkorra kendu eta kolore zuriko produktu errebelatzaile bat aplikatzen da. Produktu horrek kontraste-hondoa ematen du, eta zuloetan harrapatutako sarkorra ateratzen du. Denbora bat igaro ondoren, bisualki ikus daitekeen adierazpen bat (orbana) sortzen da.

PT saiakuntza porotsuak ez diren materialetan egin daiteke. Sarkorrak agerikoak izan daitezke (normalean gorriak), eta horrek esan nahi du inguruneko argitan ikus daitezkeela, edo fluoreszenteak (kolore berde horixka), eta horrek erradiazio ultramorea (argi beltza) erabiltzea eskatzen du, behar bezala bistaratzeko.

PT ikuskatzean, oso garrantzitsua da entsegatu beharreko gainazala garbi eta material arrotz edo likidorik gabe egotea, sarkorra pitzaduretan sartzea blokeatu ez dezaten, ikuskapena kaltetu edo baliogabetuz.

Partikula magnetikoak (MT)

Partikula magnetikoen metodoak (MT), eremu magnetiko bat edo gehiago erabiltzen ditu material ferromagnetikoetan gainazaleko eta/edo gainazaletik gertuko etenak aurkitzeko. Eremu magnetikoa iman iraunkor batekin edo sistema elektriko batekin (bobina, elektrodoak, etab.) aplika daiteke.

Eremu magnetikoak, haren norabidearekiko zeharkako etendura bat duenean, fluxu-lerroek ihes-eremu bat sortzen dute piezan, erantsitako eskeman erakusten den bezala. Une horretan, piezaren gainazalari partikula magnetikoak (ferromagnetikoak) aplikatzen bazaizkio, sortutako polo magnetikoen ondoriozko etendurarantz erakarriko dira, piezaren gainazalean ageriko adierazpena sortuz.

Partikula magnetikoak hauts lehor edo suspentsioan ager daitezke ingurune likido batean (ura edo hidrokarburoa), eta ageriko tinte batekin koloreztatuta egon daitezke (beltza, gorria, etab.) edo fluoreszentzia igortzen duen tinte fluoreszente batekin (normalean berde horixka) erradiazio ultramore baten pean (argi beltza).

Ultrasoinuak (UT)

Ultrasoinuen metodoak (UT), itsasontzi bateko arrainen eta soinuen bilatzaileetan erabiltzen den printzipio bera erabiltzen du. Maiztasun handiko soinua ikuskatzen ari den piezan sartzen da eta, bere ibilbidean soinuak inpedantzia akustiko desberdineko material bat jotzen badu (dentsitate eta abiadura akustiko ezberdina), soinuaren zati bat interfase edo islatzaile horretan islatuko da eta pantaila batean bistara aurkez daiteke.

Piezaren bidez, soinuaren abiadura (abiadura akustikoa) eta soinua unitate hartzailera itzultzeko behar den denbora ezagutzean, islatzailearekiko distantzia zehaztu daiteke. UTn gehien erabiltzen diren soinu-maiztasunak 1,0 eta 10,0 MHz artekoak dira, altuegiak airean bidaiatzeko eta giza belarriak entzuteko.

Maiztasun baxuenek penetrazio ahalmen handiagoa dute, baina sentiberatasun txikiagoa (eten txikiak “ikusteko” gaitasuna); maiztasun altuenak, berriz, ez dira hain sakon sartzen, baina eten txikiagoak detekta ditzakete.

Industria-ikuskapenetan gehien erabiltzen diren bi soinu-uhin motak konpresio-uhina (luzetarakoa) eta ebaketa-uhina (zeharkakoa) dira. Zeharkako uhinek luzetarako uhinen abiaduraren erdira bidaiatzen dute, gutxi gorabehera.

Ultrasoinuak airean zehar bidaiatzen ez duenez, “Akoplatzaile” izeneko likido edo gel bat erabiltzen da transduktorearen aurpegiaren eta piezaren gainazalaren artean, soinua piezara transmititu ahal izateko.

UT teknika batzuk daude, seinaleen igorpenaren eta harreraren arabera:

  • Pultsu-oihartzunaren teknika.
  • Transmisio-teknika.
  • Erresonantzia-teknika.
  • Harremanetarako teknika.
  • Urperatzeko teknika.
  • TOFD teknika (Hegaldi-denboraren bereizketa).
  • PHASED ARRAY teknika (Faseak konpontzea).
  • TFM-FMC teknikak.

Erradiografia Industriala (RT)

Saiakuntza erradiografikoaren metodoa (RT), saiakuntza bolumetrikoko metodo bat da, erradiazio sarkor baten (X edo gamma) xurgapen desberdinean oinarritzen dena, saiakuntzaren objektua zeharkatzean eta bertan dauden lodiera-diferentzien edo heterogeneotasunen ondorioz. Erradiazio sarkorreko iturria aztertu beharreko objektuaren alde batean eta erradiazioaren detektagailu bat (filma edo hargailu digitala) beste aldean kokatzean datza, aztertutako piezaren geometriaren edo bolumenaren irudi adierazgarriak lortuz, bai 2D-an, bai 3D-an (ordenagailu bidezko tomografia) dentsitate erradiografiko desberdineko eremuen bidez.

Interpretazio erradiografikoa (ziurtagiria mugatua da), saiakuntza erradiografikoaren bidez lortutako irudiak aztertzean datza, ikuskatutako materialetan egon daitezkeen etenak detektatu eta ebaluatzeko eta, horrela, material edo osagai horren kalitate-maila ziurtatzeko.

Material motaren eta lodieraren arabera erabiltzen dira X izpiak, elektrikoki sortuak (dentsitate txikiko edota lodierako materialetan), edo elementu erradioaktiboen bidez sortutako gamma erradiazioa, hala nola Ir192 eta Co60 (lodiera handiagoetan). Azeleragailu linealak ere badaude, 300 mm edo gehiagoko lodierak erradiografiatzeko.

Induzitutako korronteak (ET)

Induzitutako korronteen metodoa (ET), indukzio elektromagnetikoaren printzipioetan oinarritzen da, non txandakako eremu magnetiko batek, korronte elektriko bat eragiten duen saiakuntza-piezaren gainean, betiere material eroalekoa bada. Metodo honek ez du zuzeneko kontaktu elektrikorik eskatzen ikuskatzen ari garen piezarekin, eta gainazaleko eta azaletik beherako etenak detektatzeko aukera ematen du, hala nola pitzadurak, korrosioa, porositatea, etab.

Metodoaren beste aplikazio batzuk dira eroaleak ez diren estaldurak neurtzea (pinturak, isolamenduak, etab.) eta materialen zenbait propietate diagnostikatzea, hala nola eroankortasuna, iragazkortasuna, gogortasuna, etab.

Erlazionatutako teknika batzuk hauek dira: array korronte induzituak (Eddy Current Array – ECA), urruneko eremu-entsegua (Remote Field Testing – RFT), fluxu magnetikoaren galera (Magnetic Flux Leakage – MFL) eta transduktore elektromagnetiko akustikoen bidezko saiakuntza (Electro Magnetic induciustic Transducer – EMAT).

Termografia Infragorria (IR)

Termografia infragorriaren metodoa (IR), gainazal baten tenperaturak neurtzeko edo mapeatzeko erabiltzen da, objektu batek igortzen duen erradiazio infragorriaren arabera, beroa objektu horretatik zehar edo objetua bertatik isurtzen den heinean. Erradiazio infragorri gehienek, argiak baino uhin-luzera luzeagoa dute, baina atzipen edo kaptazio termikoko gailuak erabiliz antzeman daiteke, normalean “kamera infragorriak” deitzen direnak.

Termografia bi motatan sailka daiteke: termografia pasiboa eta termografia aktiboa. Termografia pasiboan ez da eszitazio-iturririk behar objektu bat ikuskatzeko edo aztertzeko, aztertutako objektuak berak sortutako edo hustutako beroa erabiltzen baita. Termografia aktiboan, aldiz, beharrezkoa da kanpoko eszitazio bat, objektua berotuko duena eta, horrela, tenperatura-gradienteak sortuko dituena.

SAIAKUNTZA EZ-SUNTSITZAILEEN FORMAKUNTZA eta IKASTAROAK GOIERRIN

Goierri Eskola, goierri eskualdean dagoen Euskal Herriko prestakuntza-zentro bat da, eta haren izena 1963an hartu zuen, eskualdeko enpresen lanbide-heziketaren beharrak asetzeko helburuarekin. Gaur egun, derrigorrezko hezkuntzaren ondoko ikasketa maila osoa eskaintzen du: Batxilergoa, Lanbide Heziketa maila guztietan, Ingeniaritza Mekanikoko Gradua, Fabrikazio Gehigarriko Masterra eta etengabeko prestakuntzako ikastaro aukera zabala.

GOIERRI ESKOLAren berezitasunetako bat da CERTIAEND ziurtapen-erakundeak onartutako prestakuntza-zentro bat dela, saiakuntza ez-suntsitzaileei buruzko prestakuntza emateko, saiakuntza ez-suntsitzaileak egiten dituzten langileen ziurtapenera zuzendua, UNE-EN ISO 9712 arauaren arabera.

Gaur egun Gipuzkoako, Euskadiko eta Espainiako iparralde osoko enpresei eskeintzen die zerbitzuak.

Jarraian, GOIERRI ESKOLAk ENDekin lotuta egiten dituen jarduera garrantzitsuenetako batzuk aipatuko dira:

  • END teknika berrietan espezializatzea.
  • AENDen bileretan eta jardueretan parte hartzea.
  • ENDren Europako eta nazioarteko kongresu, hitzaldi eta erakusketetan parte hartzea.
  • GENArekin lankidetzan aritzea, ZGak zabaltzeko eta prestakuntza-edukiak berrikusteko jardueretan.
  • AENDekin lankidetzan aritzea, azterketa-zentro gisa, ohiko zein ezohiko deialdiak egiteko.
  • ENDekin zerikusia duten nazioko eta nazioarteko hainbat erakunderekin elkartzea.
  • Txilerako Teknikariak programan parte hartzea Txileko profesionalen pasantiekin, UNE-EN ISO 9712ren arabera Eraikuntza Metalikoetan eta END metodoetan prestatzeko.
  • Enpresekin lankidetzan aritzea SENekin zerikusia duten proiektuetan.
  • Enpresentzako END prozedurak lantzea.
  • Kalitate-sistemen eta END ikuskatzaileen auditoretzak egitea.
  • TKNIKA proiektuaren lidergoa, SENak Euskal Autonomia Erkidegoko LHko beste ikastetxe batzuetara zabaltzeko eta soldadura arloan saiakuntza ez-suntsitzaileak egiteko teknika berriak sartzeko.
  • Langabetuentzako ikastaroak ematea, saiakuntza ez-suntsitzaileei buruzko moduluak sartuta.
  • UNE-EN ISO 9712 arauaren arabera END ziurtagiria lortzeko eskaintza irekiko ikastaroak ematea.
  • END «in company» eta «ad hoc» ikastaroak ematea enpresentzat.
  • END-ko rezertifikaziorako prestakuntza-ikastaroak ematea.

Ikusi Goierri Eskolan eskaintzen ditugun prestakuntza ikastaroak:

GOIERRI ESKOLAKO IKASTAROAK

Goierri Eskolak eskaintzen dituen IKASTAROEN zerrenda osoa ikusgai hemen!

NEWSLETTER
Eman izena eta jaso ezazu informazio eguneratua!

NDT/END ZERTIFIKAZIOAK GOIERRIN

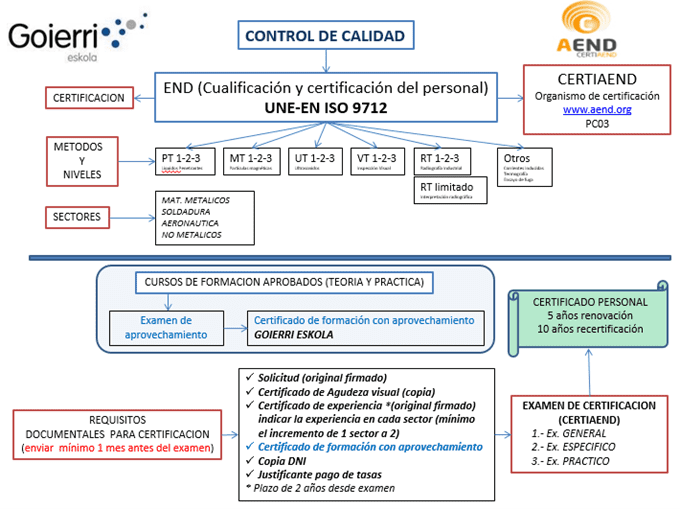

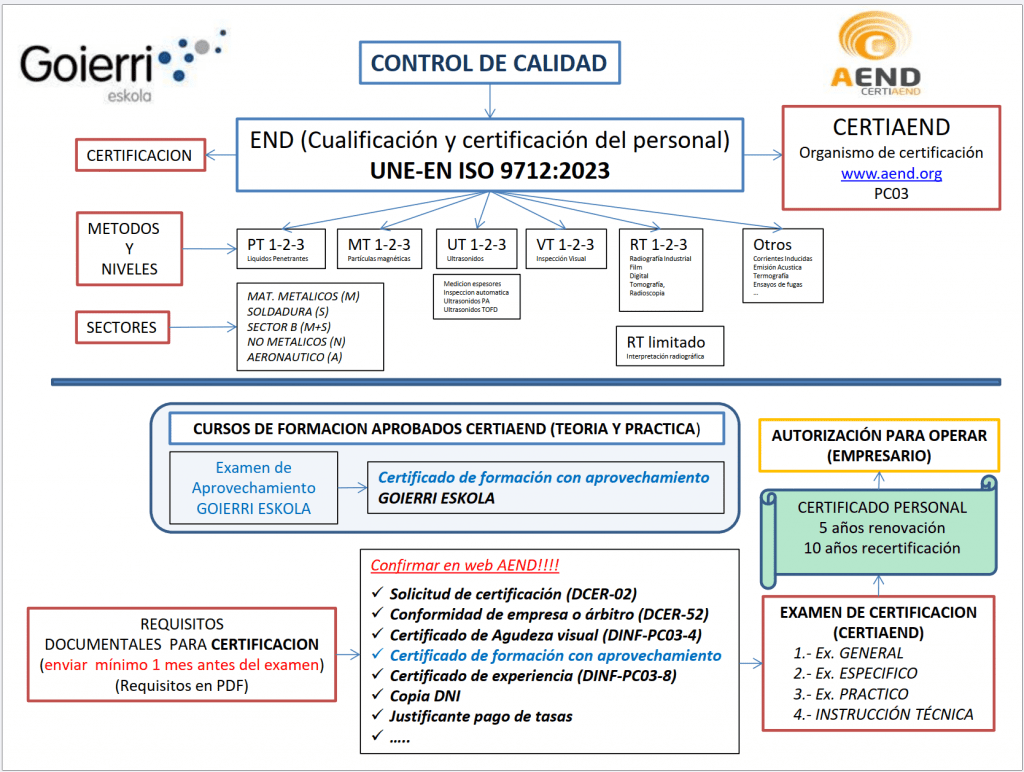

Saiakuntza ez-suntsitzaileak (END) egiten dituzten pertsonen ziurtagiria prozesu bat da, eta prozesu horren bidez egiaztatzen da pertsona horrek zenbait gaitasun eta trebetasun dituela dagokion maila eta metodoari esleitutako zereginak egiteko. Ziurtapen-prozesuak arau desberdinetan jasotako betekizunen arabera egiten dira.

AZTERKETA ZENTROA

GOIERRI ESKOLA erakunde baimendua da “CERTIAEND AZTERKETA ZENTRU” gisa jarduteko, “UNE EN ISO 9712 – Saiakuntza ez-suntsitzaileetako langileen kualifikazio eta zertifikazio” arauaren araberako egiaztapen-azterketak egiteko. Gure instalazioetan, ohiko deialdiak egiten dira, programatutako egutegiaren arabera edota ezohiko deialdietan, neurrira edota beharren arabera antolatuz.

CERTIAEND ziurtapeneko erakunde independentea da, eta ISO/IEC 17024 arauan jasotako baldintzak betetzen ditu, ENAC akreditazioko erakunde nazionalak egiaztatzen du eta saiakuntza ez-suntsitzaileak egiten dituzten pertsonen ziurtagiria eskaintzen du, UNE-EN ISO 9712 arauak ezarritako baldintzen arabera.

cualificación y certificación en END / NDT

CERTIAEND erakundearen web orrian lortu daiteke END-tako zertifikazio prozesuaren inguruko informazio guztia.

Goierri Eskola ZURE ZERBITZURA

GOIERRI ESKOLA END arloko talde teknikoak, aholkularitza eta irtenbideak eskaintzen ditu saiakuntza ez-suntsitzaileekin lotutako hainbat arlotan enpresetan sortzen diren beharrizanetarako.

  • END-kin lotutako proiektuak garatzeko aholkularitza eta lankidetza.
  • END prozedura orokorrak edo bezeroaren zehaztapenen araberakoak lantzea.
  • END-ko taldeei laguntza teknikoa, eta “ad hoc” prestakuntza END-ko langileei.
  • END kalitate-sistemen auditoretzak egitea.
  • END-ko teknikarien aldizkako ebaluazioa.
goierri eskolako zerbitzuak saiakuntza ez suntsitzaileetan
